是否进口否 | 产地安徽天长 |
加工定制是 | 品牌天康 |

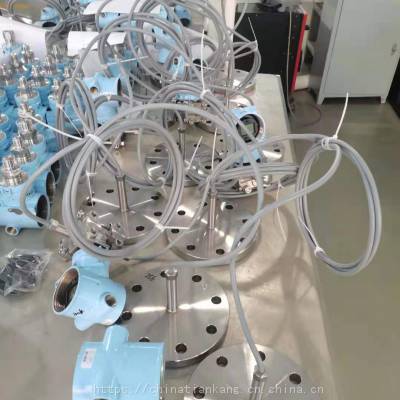

型号TK3051L | 类型法兰式液位变送器 |
测量范围6米 | 测量精度0.5% |
材质不锈钢 | 电源24,220 |
输出信号4-20mA | 测量介质液体 |
系列17 |
安徽天康工业防爆智能差压变送器 压力传感器 ******智能压力变送器
简介编辑
?
液压螺栓拉伸器简称液压拉伸器,它具有螺栓紧固和拆卸的功能,可***适用于冶金矿山、石油化工、船舶工业、机车制造等行业。借助于液压泵提供的液压动力源,利用材料允许的弹性幅度,将螺栓拉伸,达到紧固螺栓和拆卸螺栓的目的。另外也可以作为液压过盈连接施加轴向力的装置,进行顶压安装。特别是在污染严重或空间面积受到限制的工作环境中,采用液压拉伸装置是其它任何工具难以替代的,是大中型机械产品组装和设备维修的理想工艺装备 [1] 。
优点编辑
安装简单、使用方便,互换能力强。
适合容器内液体介质的液位、界面的测量。除现场指示,还可配远传变送器、报警开关、检测功能***。
指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
测量范围大,不受贮槽高度的限制。
指示机构与被测介质完全隔离,密封性好,可靠性高,使用。
结构简单、安装方便、维护方便、***、无需电源、防爆。
***传感的灵敏度高,响应速度快,准确反映流动或静态液面的细微变化,测量准确度高。
具备本安防爆和隔离防爆能力,可应用于各种危险场所。
务有防阻塞型设计可实现对糊状介质液位的测量。
等分刻度、LED、LCD三种指示表头,现场读十分方便。
4—20mA DC二线制信号传送,抗干扰能力强,传输距离远。
精细***的零点、满程、非线性补偿,仪表使用条件范围内的精度,长期稳定性好。
压力传感器直接感测液位压力,不受介质起泡、沉积的影响。
使用被测介质***,可测油、水及与316不锈钢兼容的糊状物,具有一定的防腐能力。
性能编辑
结构材料:隔离膜片:316不锈钢波纹膜片
液位变送器
传感器外壳:1Cr18Ni9Ti不锈钢。
电缆:φ8聚氯乙烯六芯空心电缆(防腐型为聚四氟乙烯电缆)。
中继箱:97×84×147环氧树脂喷涂。
过程连接: 投入式:直角支架孔距50×50mm,孔径φ5mm。
直杆式:无螺纹或螺纹自选。
螺纹式:M27×2 M20×1.5或螺纹自选。
法兰式:DN25或用户自选。
防腐式:直角支架孔距50×50mm、孔径φ5mm [2] 。
工作原理编辑
液位变送器工作原理是当被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。
(浮球)液位变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量不等,通过振荡和解调环节,转换成与压力成正比的信号。压力变送器和压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。
A/D转换器将解调器的电流转换成数字信号,其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外,它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方,传感器微调等运算,以及诊断和数字通信。
本微处理器中有16字节程序的RAM,并有三个16位计数器,其中之一执行A /D转换。
D/A转换器把微处理器来的并经校正过的数字信号微调数据,这些数据可用变送器软件修改。数据贮存在EEPROM内,即使断电也保存完整。
数字通信线路为变送器提供一个与外部设备(如205型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号,并通过回路传送所需信息。通信的类型为移频键控FSK技术并依据BeII202标准。
技术指标编辑
精度
0.25%F·S 0.5%F·S
测量范围
0~1~150(m)
存贮温度
-40℃~100℃
使用温度
0℃~70℃
温度影响
<0.02%/℃
湿度
≤95%RH
现场显示
0~等分刻度 31/2LED 31/2LCD
负载能力
≤750Ω
导气电缆材料
φ8聚四氟乙烯 φ8聚氯乙烯
输出
二线制成~20MA DC
适用介质
与316不锈钢兼容的液体及半糊状物
零点温度系数
小于0.02%/℃
满程温度系数
小于0.02%/℃
使用方法编辑
选择稳压电源单独供电。电源的稳定性影响着变送器的性能指标,将其误差控制在变送器允许误差五分之一以下。对于有特殊供电要求的产品,必须接特殊电源。
液位变送器信号线要采取带屏蔽的电缆,防止电磁波干扰。
按照正确的接线方法连接变送器,其通电时间要在十五到三十分钟。
如果液位变送器安装在水池、水塔等场合,可以将它的探头沉于水底,远离水流速过快的位置。
在有潜水泵等大波动场合使用的液位变送器安装使用插钢管的办法,钢管要固定牢固,钢管上每隔一段距离要开一个孔,钢管位置要远离进出水口。
接线盒要固定牢固,或装个固定的支架,要防于干燥、遮荫的地方,不能被雨淋
保护好通气电缆,不可以弯折或堵住,更不能损坏,多余的电缆可以在附近盘起来。
室外安装的液位变送器还要采取防雷措施 [3] 。
产品特点编辑
主要应用与工业现场液位测量与控制、城市供水及污水处理石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。引进国外***技术和设备生产的变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,液位变送器具有设计原理***、安装使用简便,适于多种介质;过载及抗干扰能力强,***。
投入式液位变送器在使用期间应该每个月清洗一次;
投入式液位变送器在清洗时,应先打开投入式水位仪铁管的旋帽,小心的将液位计拿出,然后将液位计上附着的杂物全部掉;
清洁投入式液位变送器的水位计引压孔时,可将三氯乙烯或者酒精注入引压孔,注满至它高度的二分之一处,然后浸泡5分钟左右,再轻微晃动,需要重复多次,直到清洗干净为止。必须注意的是不要使用任何器具清洗引压孔,以防止损坏敏感芯子感压膜片;
在清洁投入式液位变送器的压力接口和引压孔时,不要使用硬度过大的刷子或者金属工具,以防止损伤敏感芯子以及压力接口螺纹;
所有清洗完毕后再将倒出的液位计慢慢放回铁管中,感觉已放在铁管的低部,然后将旋帽安装回原处可以了。
